一、安裝前輔材準備
1、機組電源線（強電）選擇
烘干設備的電源配線，必須滿足室外機、室內機及輔助設備（輔助電加熱、室內循環風機）額定總電流值*1.25，電壓降不得超過額定電壓2%。機組電源配線要求由專業電氣技術人員進行。電器設備安裝中選用的導線、電纜及電氣附件，必須使用經國家強制認證的產品。
備注：若為單相電，火線和零線一樣粗，若為三相電，零線可比火線小一個規格。
2、冷凝水管及電工套管選擇
（1）冷凝水管材質要求：
無鉛配方飲水用PVC-U管材；耐化學腐蝕性強，不污染水質，不生銹，使用壽命長；管道內壁光滑，摩擦系數小，提高輸水能力，降低能耗；良好密封性能；機械強度大，耐水壓強度，耐沖擊強度好。
（2）電工套管材質要求：
內外壁光滑，穿線阻力??；難燃，絕緣性好，耐腐蝕、耐老化，使用壽命長；扛沖擊性能強，機械強度高，能承受高電壓；無味，無毒，使用獨特輔助劑，避免白蟻、蟲鼠破壞。

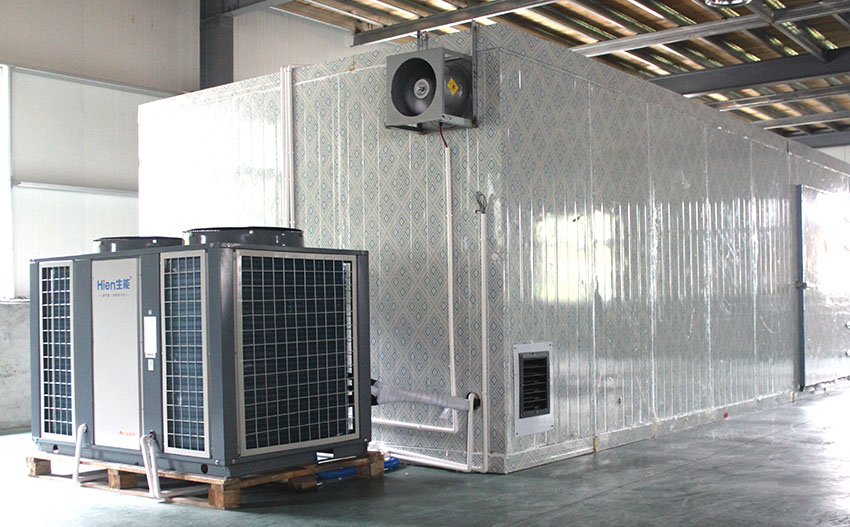

3、烘干房建設要求
◇應有良好的隔熱性能，推薦使用聚氨酯發泡，厚度應根據使用時當?shù)刈畹铜h(huán)境溫度及最高烘干房溫度限定，但均不低于50mm；聚氨酯發泡密度≥35kg/m³，庫板不應有明顯的變形；
◇烘干房墻體滿足隔熱防火要求，建材符合耐火等級；
◇烘干房接縫應均勻嚴密，接縫錯位不大于1.5 mm；
◇烘干房各接口處應密封良好，不應有明顯的熱氣泄漏現象。
4、室內循環風機要求
使用過程中，需額外配置室內循環風機，所選風機應滿足以下要求：
◇風機需采用高溫高濕軸流風機，防護等級不得低于IP54級，絕緣等級不低于F級；
◇在無特殊情況下，優先使用轉速為1450r/min的高溫高濕風機；
◇具體風量應根據物料物理條件合理設計。
5、安裝、調試前應準備好所需工具
二、安裝

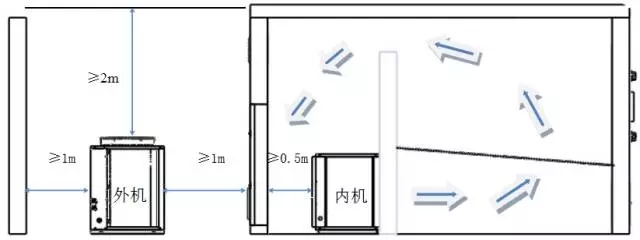

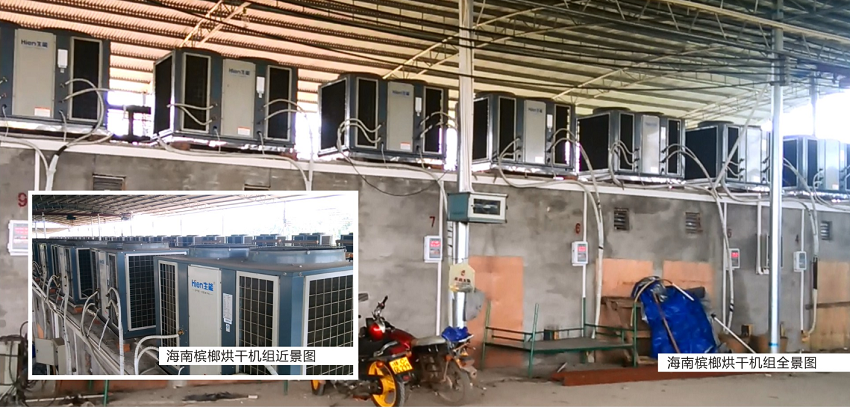

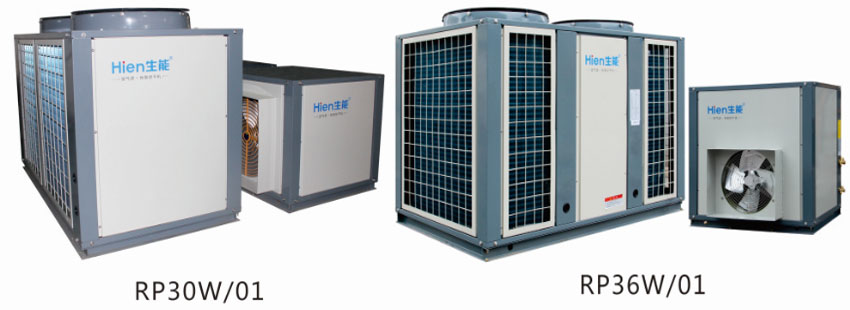

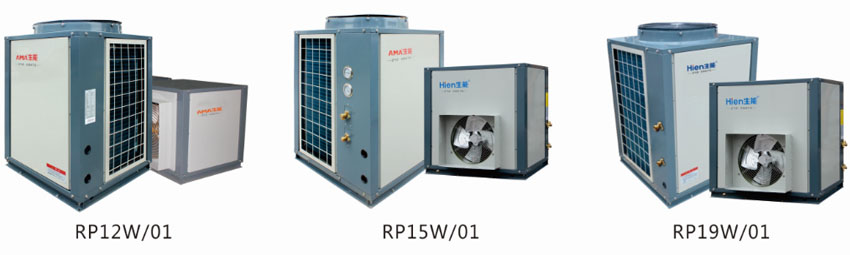

1、將內外機移到指定位置；安裝空間、固定要求如下：
備注：機組安裝固定過程中，應注意以下幾點：
◇5P及以上主機必須做基礎，可以采用槽鋼或水泥基礎，主機附近最后做排水溝，以方便主機冷凝水正常排放；
◇機組采用膨脹螺栓對地加固時，所有緊固件應擰緊適度，同一類螺絲露出螺帽 的長度基本保持一致。
2、新風門、排濕風機安裝
安裝新風門、排濕風機時應注意以下幾點：
◇新風口應安裝在內機后，保證新風進入烤房先經內機加熱送入物料室，降低冷風對物料溫度波動影響；
◇ 排濕口安裝熱風經過物料表面后回風回來處，此處濕度最集中，排濕效果明顯；
◇新風門、排濕風機應固定牢固。
3、室內外連接管連接
◇將內機閥門全部打開，放掉里面的氮氣;
◇打開內機面板，取出室內外連接管；
◇將兩根連接管拉直；（注意使用力度，不可將銅管損壞）；
◇如果是單系統分體式烘干機，按照“大管配大截止閥，小管配小截止閥”的原則將室外機與室內機進行氟管連接并擰緊；
◇如果是多系統分體式烘干機，還必須保證同一組大小連接管連接的是同一系統；例如“一系統大截止閥”、“一系統小截止閥”必須接的是同一臺內機。
4、內機抽真空、放氟進內機
室內外連接管連好后，開始抽真空，遵循以下原則：
◇用扳手?jǐn)Q開內機大截止閥頂針口閥帽；
◇將氟利昂充注軟管連接于內機大截止閥頂針處；（注意，充注軟管必須自帶頂針
◇將充注軟管接頭與真空泵連接；
◇開動真空泵抽真空，抽真空約30分鐘；
◇確認壓力表指針是否指在-1.0×105pa(-76cmHg)處，抽真空完成后，完全關緊歧管閥手柄，停下真空泵，等待5min(要求充注軟管上配帶壓力表)；
◇5min后，如壓力還是指在-1.0×105pa(-76cmHg)處，證明真空良好，稍微打開外機大截止閥，以平衡系統壓力，防止拆管時空氣進入，拆下軟管后再完全打開外機大截止閥，外機小截止閥；
◇上緊各閥帽。
5、接線

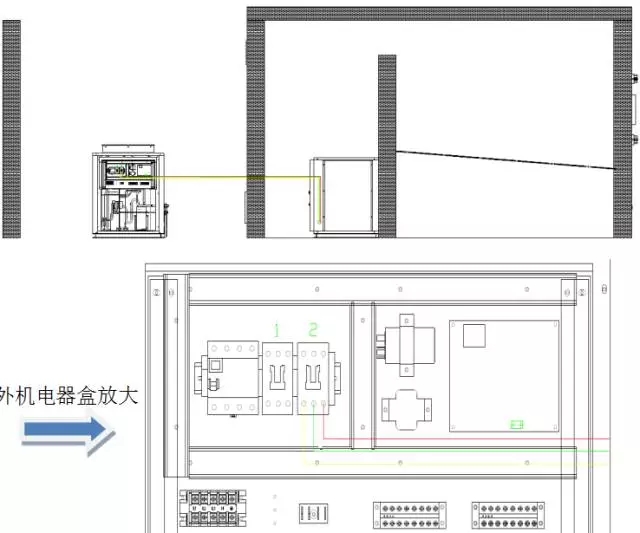

室內機接線示意圖如下：
特別注明：該流程是以三相電源形式為基礎制作，如您使用的是單相電源形式機組，僅能借鑒步驟。
◇如圖，在外機電器盒內2號交流接觸器下接口接線，L1、L2、L3分別對應黃、綠、紅三種線型，接線牢固；
◇如圖，外機2號交流接觸器接好后，將線經外機接線孔穿出，穿過墻壁后與內機按顏色對應接好，采用防水電膠布密封處理；（有條件的話，與內機對接時采用搪錫焊接方式）。

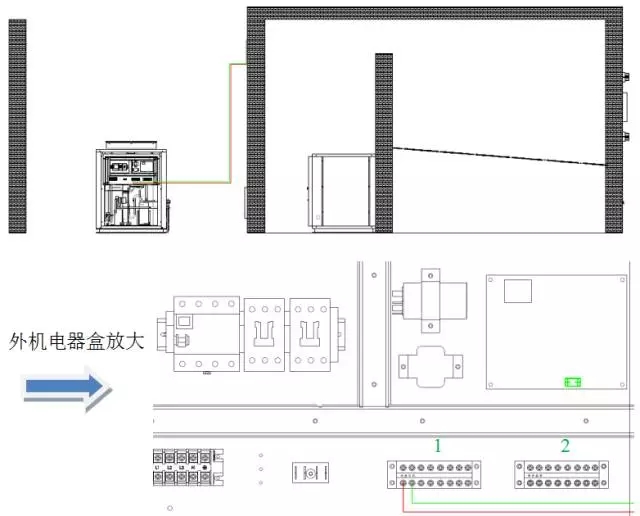

排濕風機接線示意圖如下：
◇如圖，在外機電器盒內1號八位端子排下接口接線，L1、N分別對應紅、藍兩種線型，接線牢固；
◇如圖，外機1號八位端子接好后，將線經外機接線孔穿出，穿過墻壁后與排濕風機按顏色對應接好，采用防水電膠布密封處理；（有條件的話，與內機對接時采用搪錫焊接方式）。

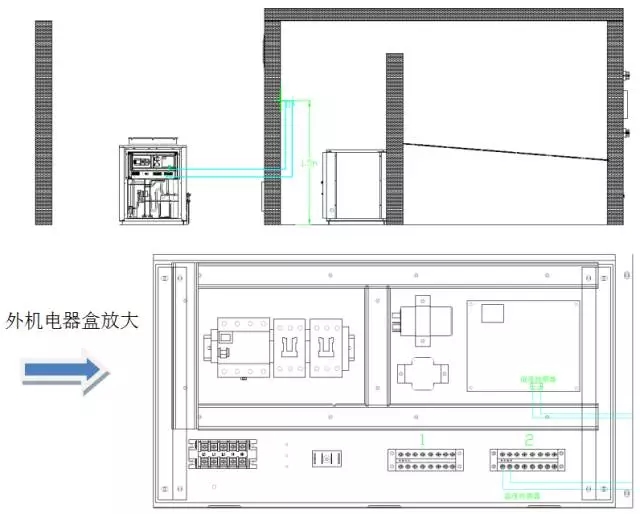

溫濕度接線示意圖如下：
◇如圖，在外機電器盒內2號八位端子排下接口接溫度傳感器線，接線牢固；

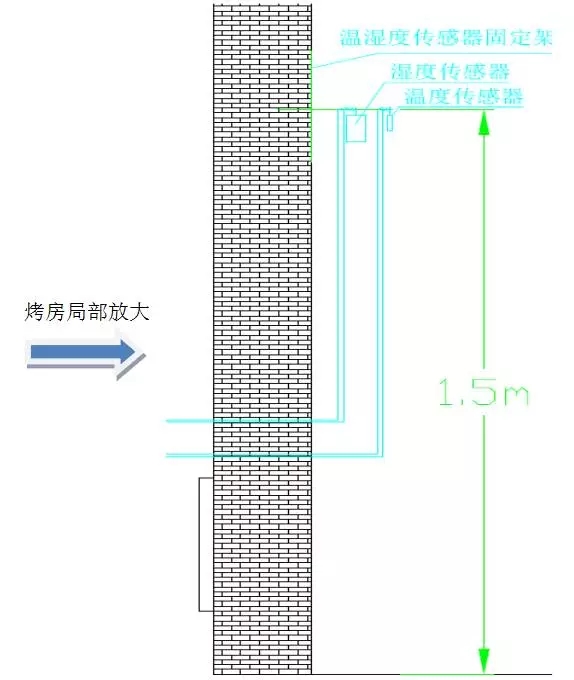

◇如圖， 溫濕度傳感器固定架應固定在墻上，固定牢固；
◇如圖， 溫濕度傳感器固定架高度在1.5m比較合適；
◇如圖， 溫濕度傳感器固定在固定架上，固定牢固。

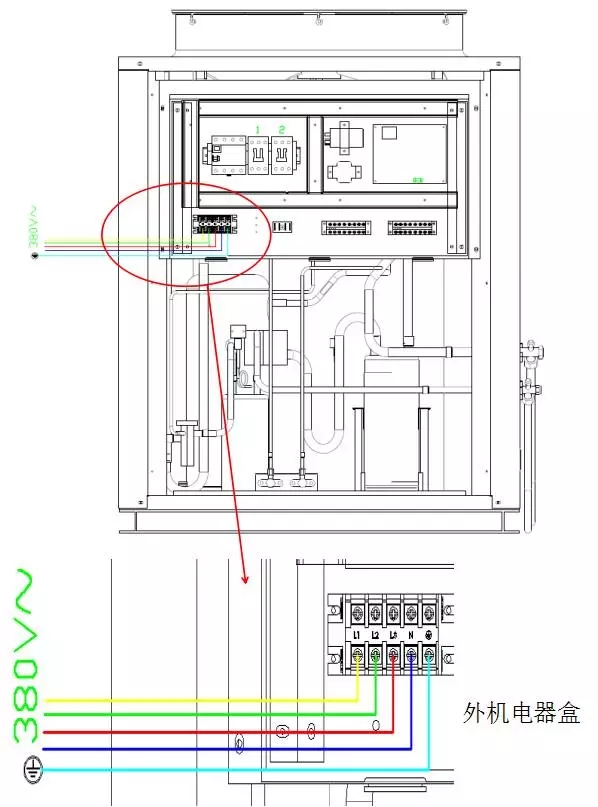

電源接線示意圖如下：
◇如圖，將電源線接在外機電器盒內的電源端子排下接口，黃、綠、紅、藍、黃綠相間五種線型經過大壓線夾后對應接在L1、L2、L3、N、地線接口，接線牢固；
◇以上步驟安裝完成后，請仔細核對一遍，確認無誤后，機組通電，手持機組顯示屏進行調試。
三、調試
1、狀態檢測
機組共有三個狀態：開機、關機及暫停，調試時先將機組設置成關機狀態。
2、模式選擇
機組默認雙系統模式，如果使用的是單系統分體式烘干機組，請按照以下步驟調成單系統模式(如未碰到此問題，此步驟可省略)：

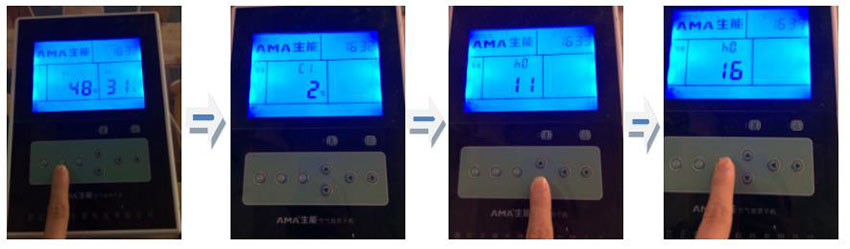

◇長按“設置鍵”3s，進入“C1”參數，按“下鍵”，調至“h0”參數。如圖；
◇按“確認鍵”，待“h0”參數子參數“11”閃動后，按“上鍵”將參數“11”調至“16”后，按“確認鍵”，進入二級參數；
◇持續按“上鍵”至 “d2”參數按“確認鍵”，子參數“1”閃動后，按“下鍵”將參數“1”調至“0”后，按“確認鍵”，再按“查詢鍵”返回主界面；模式選擇完畢。
3、階段設定
機組共有10個階段可設定，每個階段可獨立控制溫度、濕度、階段時間、排濕時間，應根據物料的不同合理選擇階段，在這里以一個階段做描述：
◇短按“設置鍵”,階段1閃爍，按“右鍵”進入階段1各參數設置；

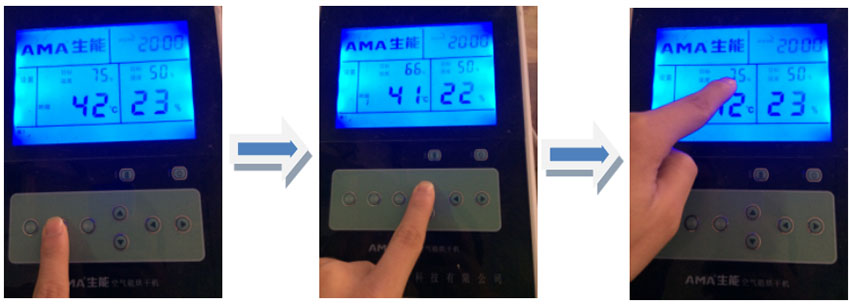

◇按“右鍵”后，階段1溫度在閃爍，按“上鍵”、“下鍵”實現階段1溫度的加減，將溫度調至75℃。如下圖：
◇溫度設定好后，再按“右鍵”，階段1濕度在閃爍，按“上鍵”、“下鍵”實現階段1濕度的加減，將目標濕度設置為5%；
◇濕度設定好后，再按“右鍵”，階段1目標時間在閃爍，按“上鍵”、“下鍵”實現階段1目標時間的加減，將時間調至99：99（階段目標99：99代表99小時99分鐘）；
◇階段時間設定好后，再按“右鍵”，階段1排濕運行在閃爍，按“上鍵”、“下鍵”實現階段1排濕運行的加減，將排濕運行調至03（排濕運行03代表排濕運行3分鐘）；
◇排濕運行定好后，再按“右鍵”，階段1排濕間隔在閃爍，按“上鍵”、“下鍵”實現階段1排濕間隔的加減，將排濕間隔調至01（排濕間隔01代表排濕停止1分鐘）；
◇排濕間隔定好后，再按“右鍵”，階段1在閃爍，按“上鍵”調至階段2，持續按“右鍵”至階段2階段時間，將階段2階段時間調至00：00，代表取消階段2；
◇按上述操作，依次將階段3、4、5、6、7、8、9、10階段時間均調至00：00，代表只保留階段1；（如果需要其他階段，應合理選擇）；
以上操作均設置完畢后，進入下一步。
4、運行檢查
（1）檢查循環風機正反轉
◇長按開機鍵3s，機組開機啟動，待顯示屏內風機符號顯示后，進入烤房檢查風機正反轉；
（2）檢查機組運行
◇室內風機檢查正常后，關注機組運行，隨著烤房溫度提升，重點關注環境溫度、管道溫度、排氣溫度技術參數；
◇以上幾個參數長按“查詢鍵”，01代表環境溫度，02代表盤管溫度，06代表排氣溫度；
調試結果遵循以下要求：
◇根據環境溫度的不同，排氣溫度-當前烤房溫度=20-40℃；
◇根據當前烤房溫度的不同，環境溫度-管道溫度=2-10℃；（烤房溫度越高，溫差越小）
（3）檢查排濕風機、新風門運行
◇當當前烤房溫度大于50℃時(此為排濕溫度限定，如果想在更低烤房溫度進行排濕，請設置C30參數)，檢查顯示屏排濕風機符號是否顯示（滿足溫度限定的同時，還需滿足①當前濕度大于目標適度②處于排濕運行時間3min內）；
◇當排濕風機符號顯示后，檢查排濕風機實際是否運行；
◇當排濕風機實際運行時，新風門是否打開；
◇當排濕風機實際運行3min后，排濕風機是否停止運行；
◇當排濕排濕風機停止運行后，新風門是否關閉。
5、溫度檢查
◇壞境溫度≥15℃，烤房溫度要求≥70℃以上；
◇10≤壞境溫度≤15℃，烤房溫度要求≥65℃以上；
◇5℃≤壞境溫度≤10℃，烤房溫度要求≥60℃以上；
◇0℃≤壞境溫度≤5℃，烤房溫度要求≥57℃以上；
◇-5℃≤壞境溫度≤0℃，烤房溫度要求≥54℃以上；
以上技術要求確定無誤后，開始試烘。
